[iOS] HitTest

Responder Chain에서 나온 hitTest

터치 이벤트에 반응한 View가 어떤것인지 알아보기 위해 필요한 것이 hitTest

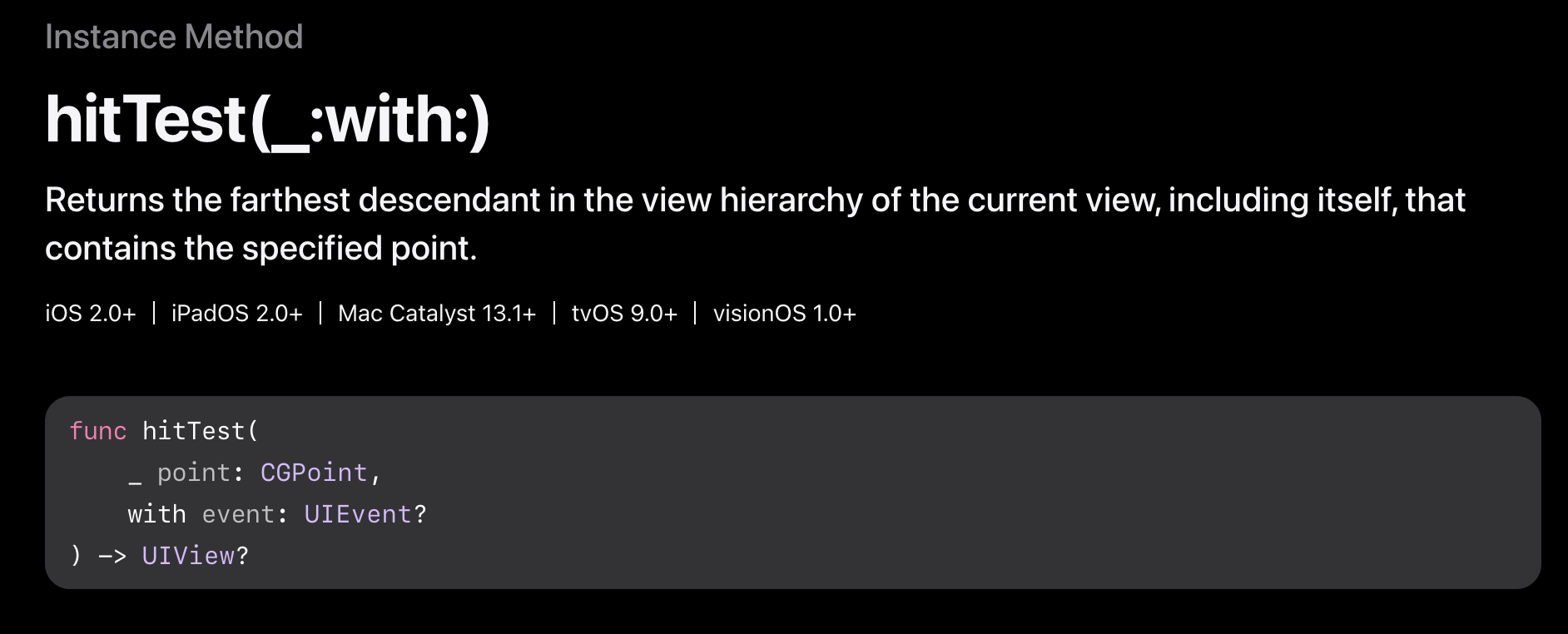

HitTest

터치 이벤트가 발생한 포인트에 있는 view중 view hierarchy에서 가장 멀리 있는 하위 view

즉 최상단의 view를 반환

여기서 말하는 최상단의 View는 view hierarchy의 최상단 객체가 아니라

사용자가 보았을 때 가장 상위의 View를 말함

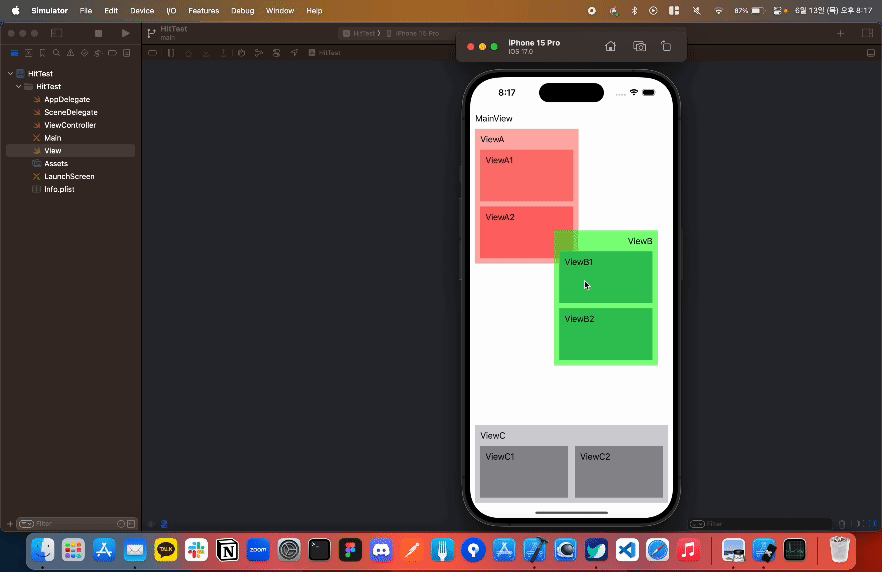

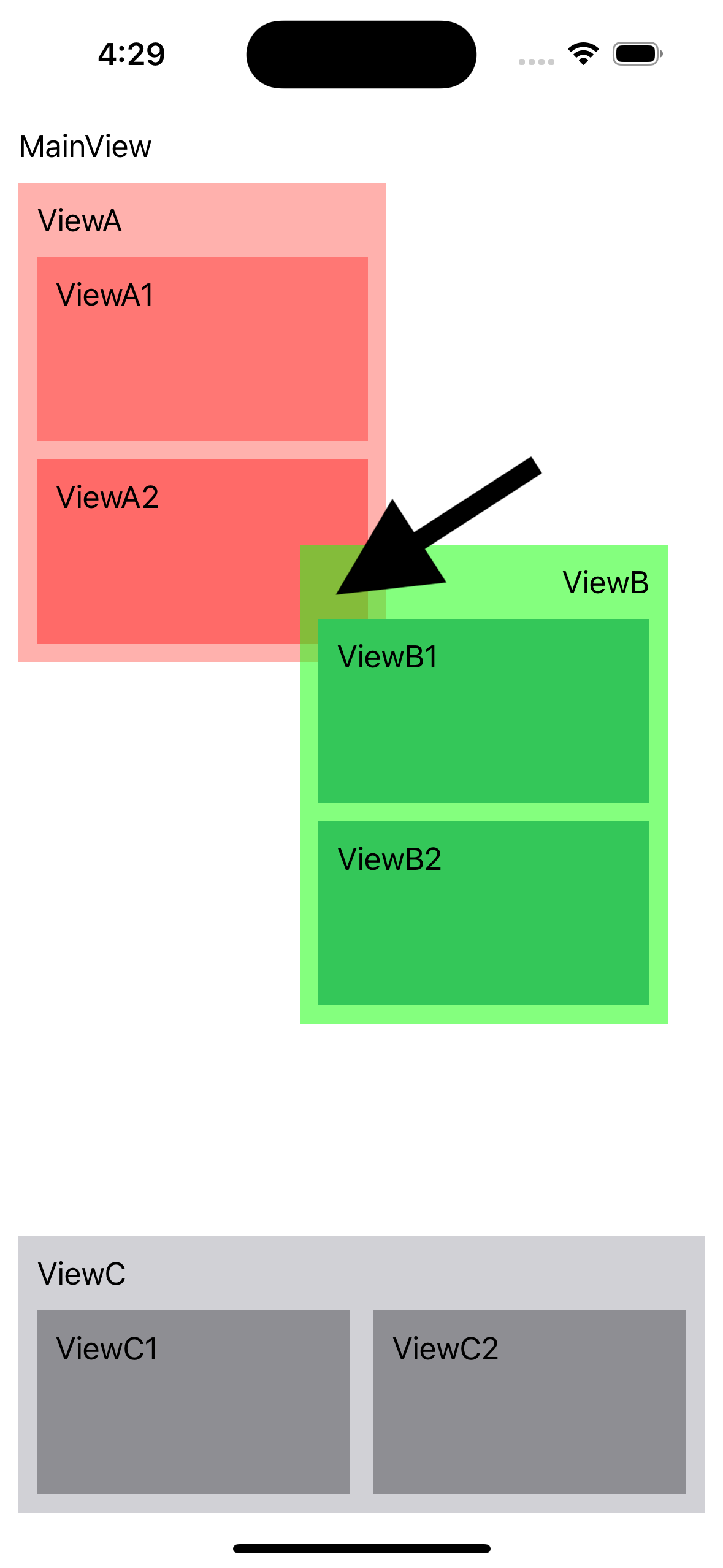

아래 사진에서 검은색 화살표 부분을 터치했을 때를 예시로 들면 ViewB를 말함

hitTest가 필요한 이유

hitTest를 사용하여 터치 이벤트를 받을 view를 정할 수 있다.

ViewB의 hitTest를 사용하면 위 그림과 같이 ViewB를 터치했을 때 ViewB를 터치한 것이 아니라

터치 이벤트가 발생한 포인트를 포함하고 있는 ViewA나 ViewA2를 터치한 것처럼 만들 수 있다.

hitTest는 어떻게 사용하나 ?

class ViewB: UIView {
    override func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
        let hitview = super.hitTest(point, with: event)
        return hitview == self ? nil : hitview
    }
}

hitTest에서 nil을 반환하면 해당 view에서 이벤트를 처리하지 않고 이벤트를 처리할 다른 view를 찾으러 간다.

여기선 viewA2가 터치 이벤트를 처리하게 된다.

hitTest의 동작 원리

가장 최상단의 뷰 즉 view hierarchy에서의 최하단의 view를 찾기위해 hitTest는

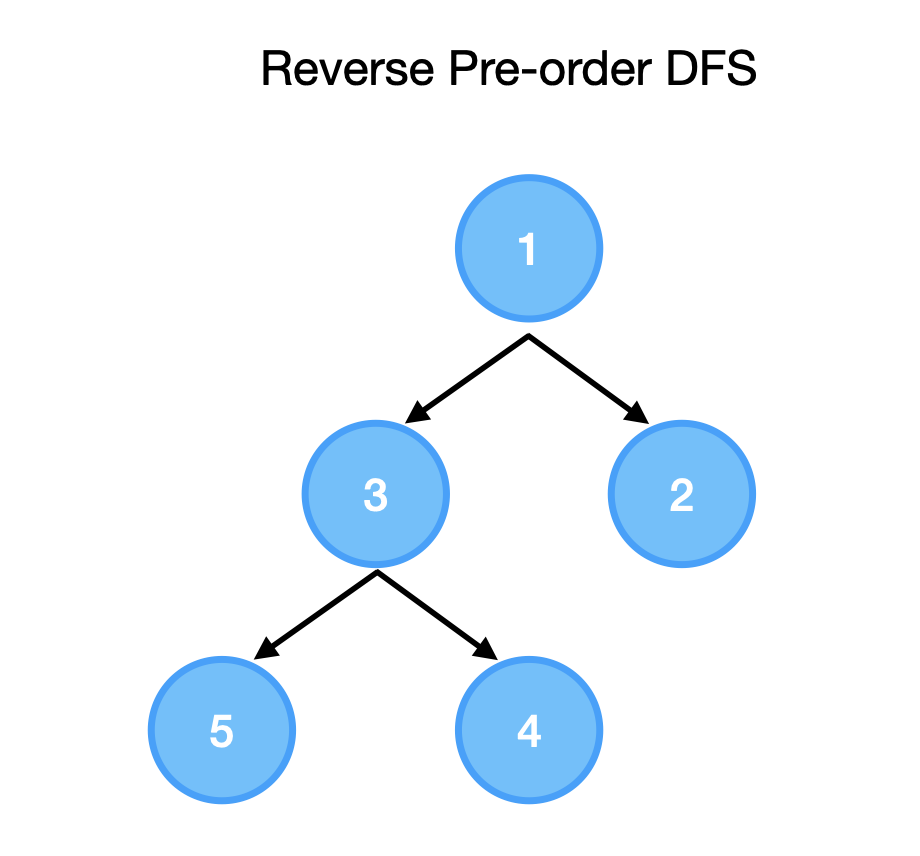

reverse pre-order DFS를 사용하여 view hierarchy를 탐색한다

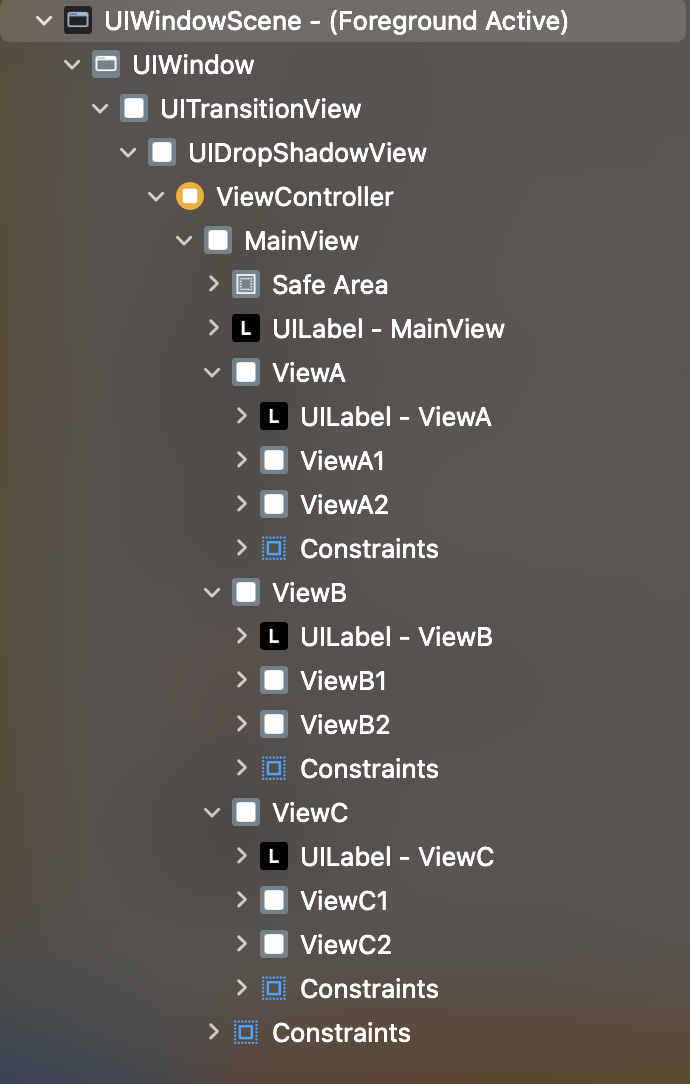

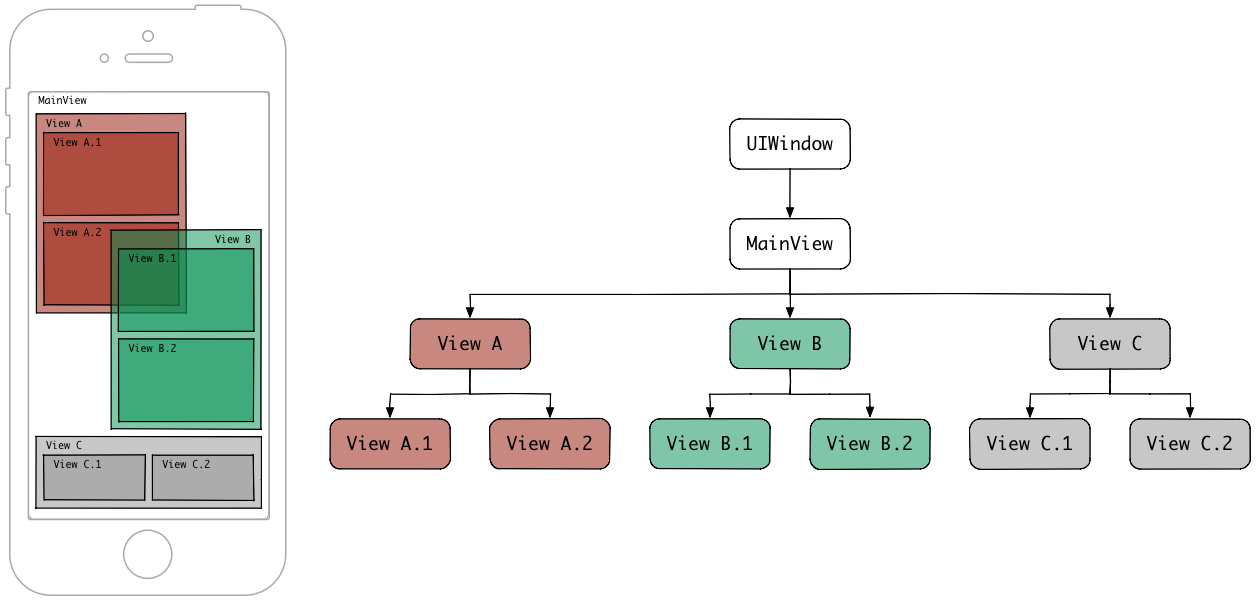

위의 view가 추가된 순서는 A → B → C 순이다.

1. mainView에 ViewA 추가
   1. ViewA.1 추가
   2. ViewA.2 추가
2. mainView에 ViewB 추가
   1. ViewB.1 추가
   2. ViewB.2 추가
3. mainView에 ViewB 추가
   1. ViewB.1 추가
   2. ViewB.2 추가

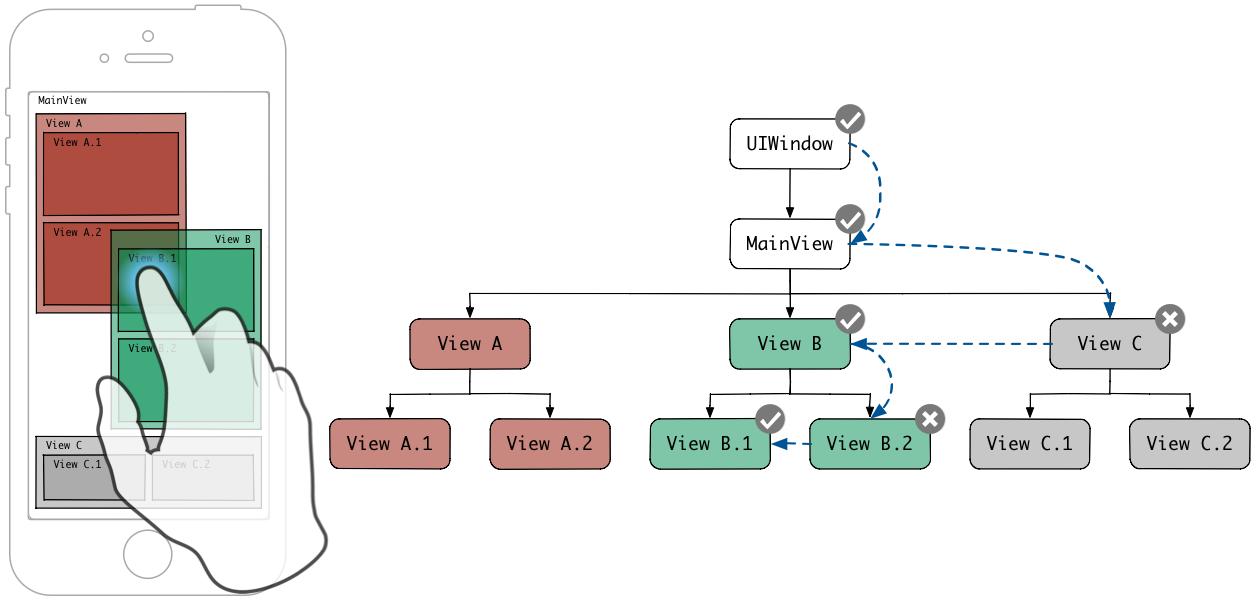

여기서 ViewB.1을 터치하게 되면 hitTest는 reverse pre-order DFS탐색을 통해

window → mainView → ViewC → ViewB → ViewB.2 → ViewB.1 을 탐색하게 된다.

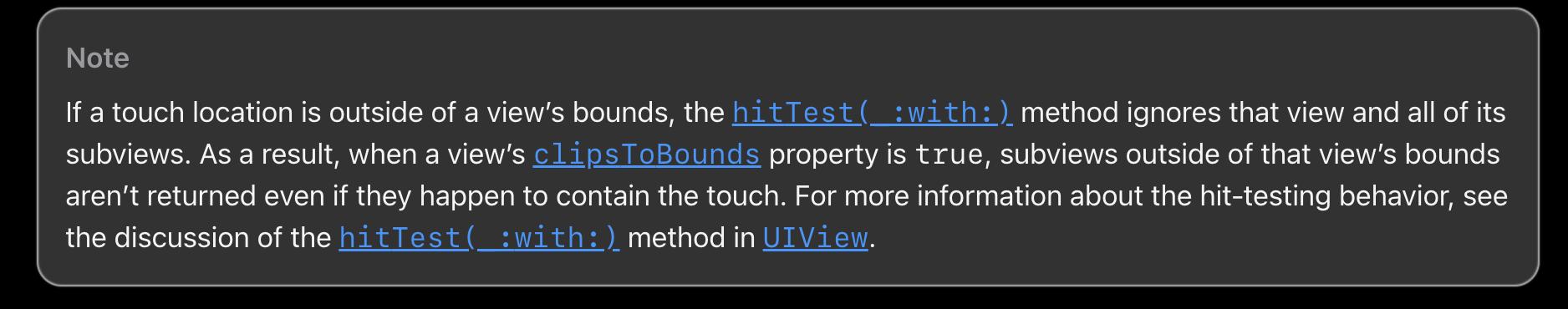

ViewC에서 subView인 ViewC.1, ViewC.2를 탐색하지 않는 이유는 그들의 상위 view인 ViewC가

터치가 일어난 point를 포함하고 있지 않기 때문에 subView들도 해당 point를 포함하고 있지 않을 것이기에

더 이상 아래(ViewC.1, ViewC.2)를 탐색하지 않고 옆(ViewB, ViewA)을 탐색하게 된다.

Ex

import UIKit

extension UIView {
    var name: String { String(describing: type(of: self)) }
}

extension UIWindow {

    open override func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
        print(name, #function)

        let hitView = super.hitTest(point, with: event)

        if hitView == self {
            print(name, "hit")
        }

        return hitView
    }

}

class View: UIView {

    override func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
        print(name, #function)

        let hitView = super.hitTest(point, with: event)

        if hitView == self {
            print(name, "hit")
        }

        return hitView
    }

}

final class MainView: View { }
final class ViewA: View {}
final class ViewA1: View {}
final class ViewA2: View {}

final class ViewB: View {}
final class ViewB1: View {}
final class ViewB2: View {}

final class ViewC: View {}
final class ViewC1: View {}
final class ViewC2: View {}

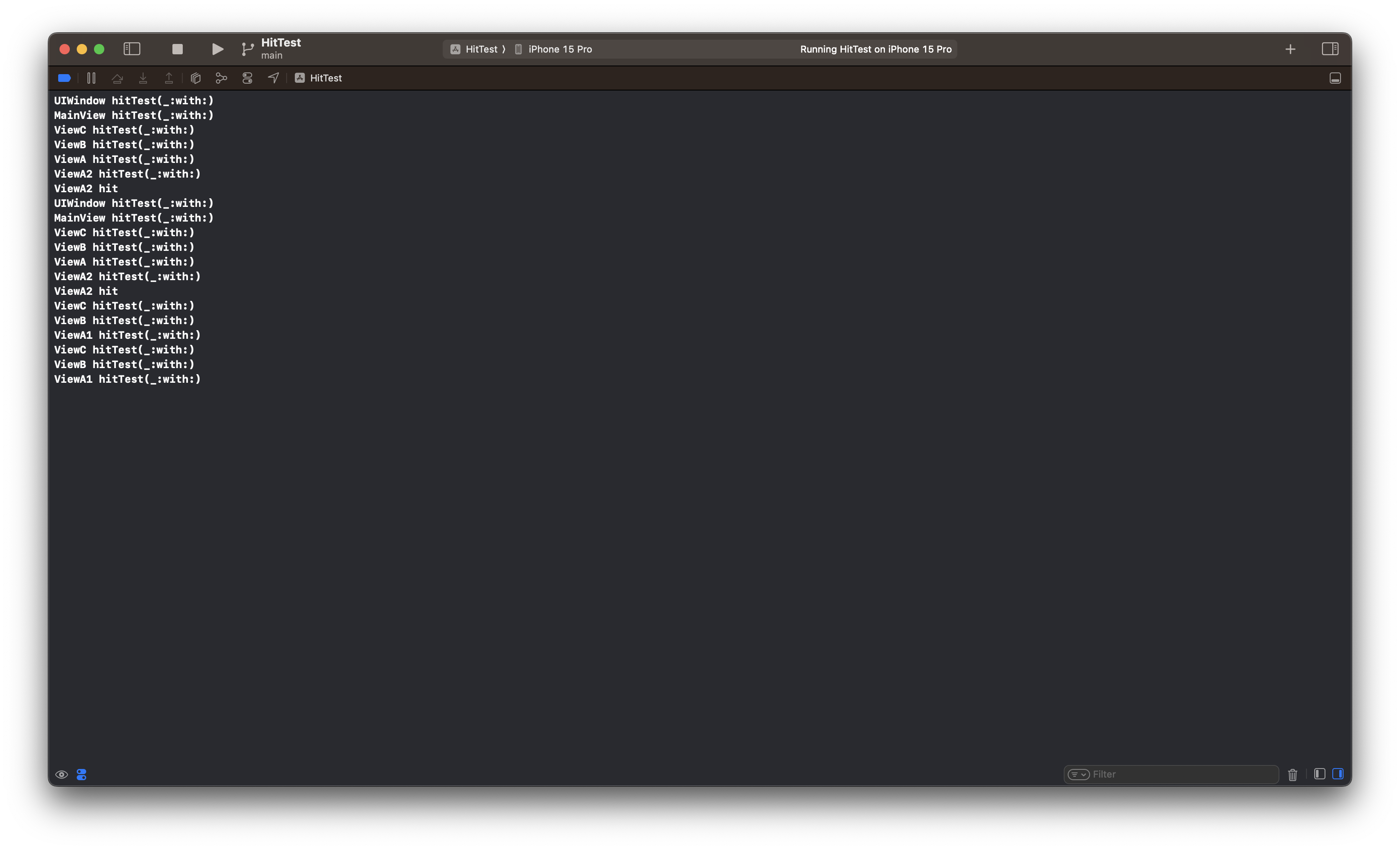

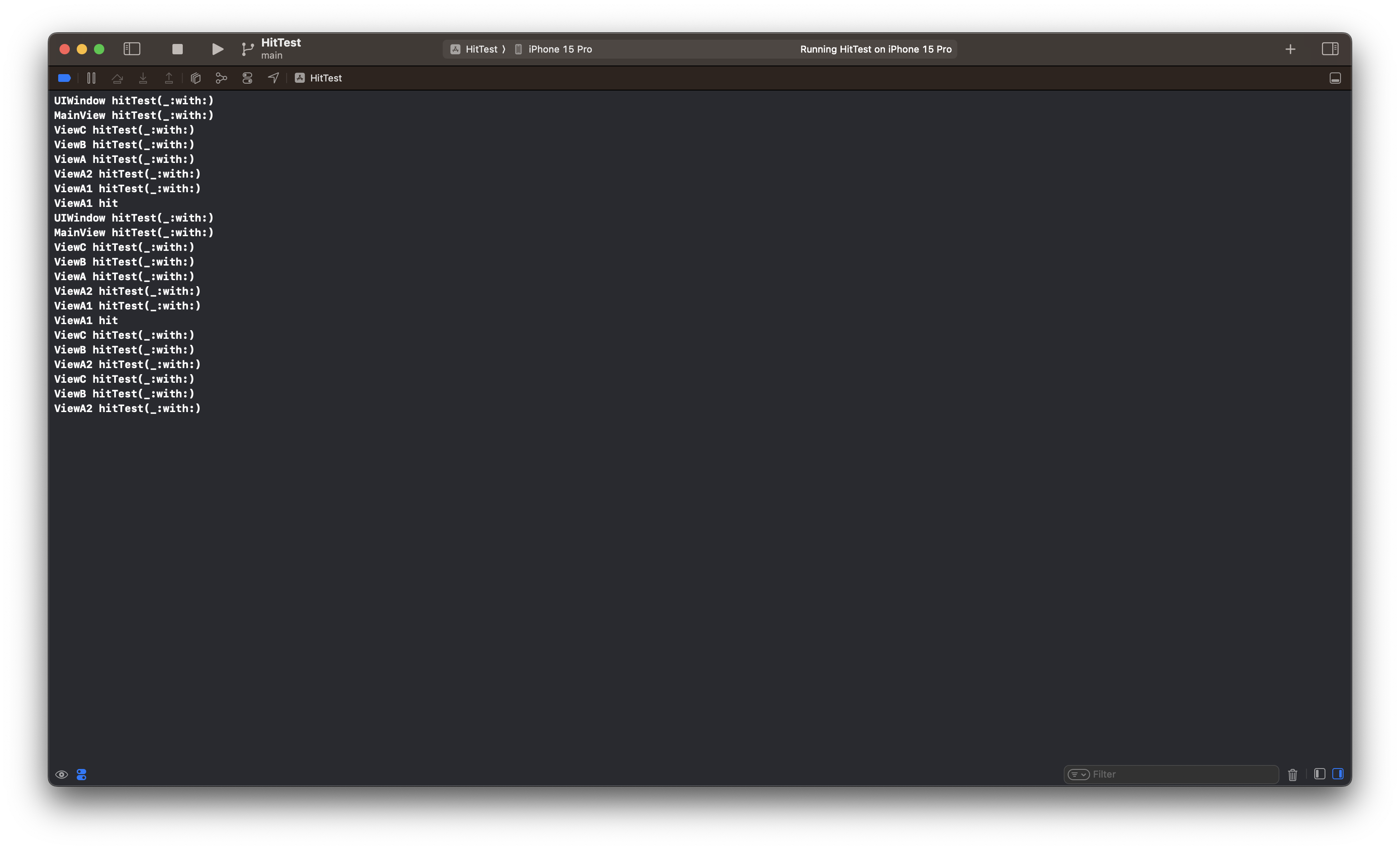

A1 터치

Window → MainView → ViewC → ViewB → ViewA → ViewA2 → ViewA1 hit

A2 터치

Window → M ainView → ViewC → ViewB → ViewA → ViewA2 hit

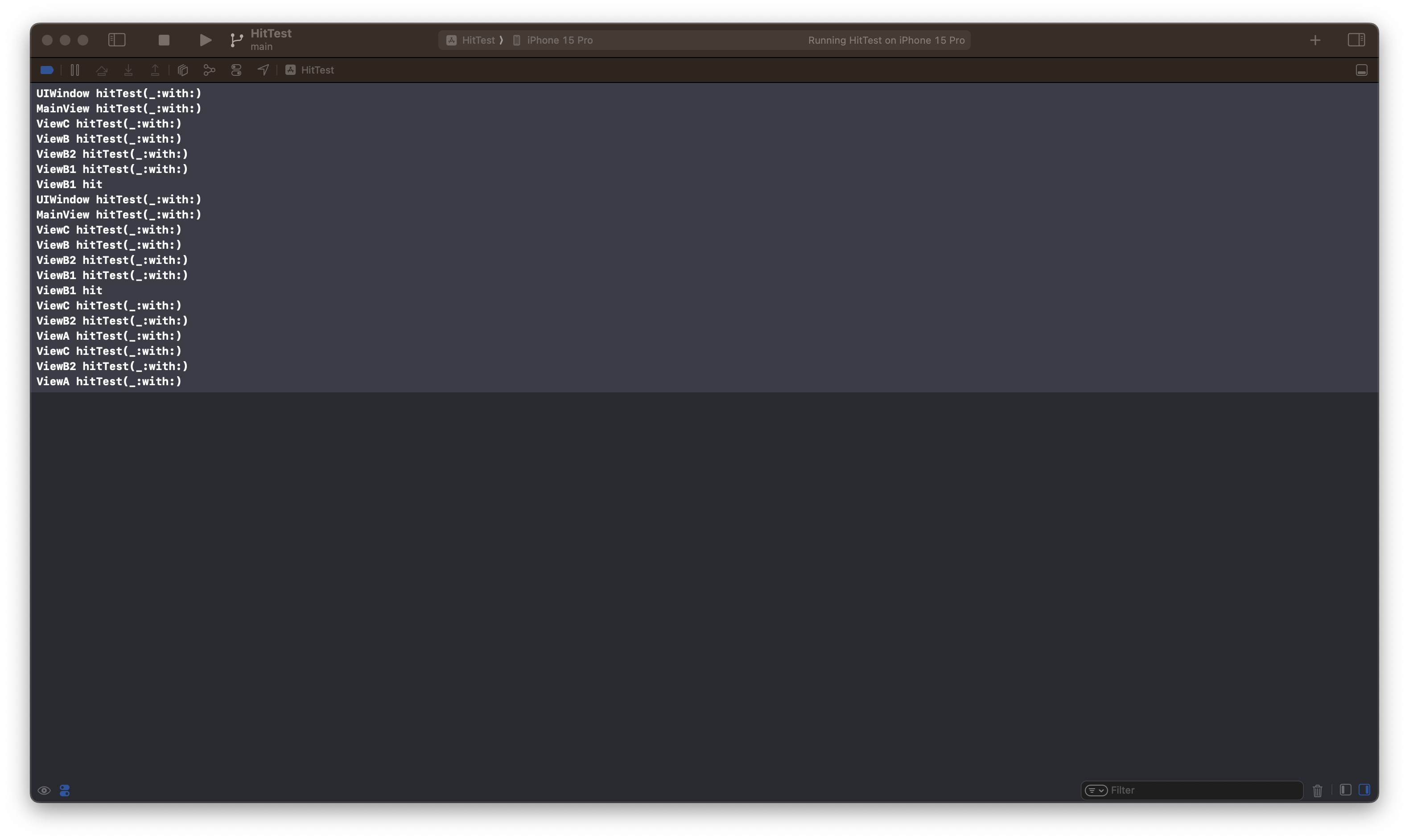

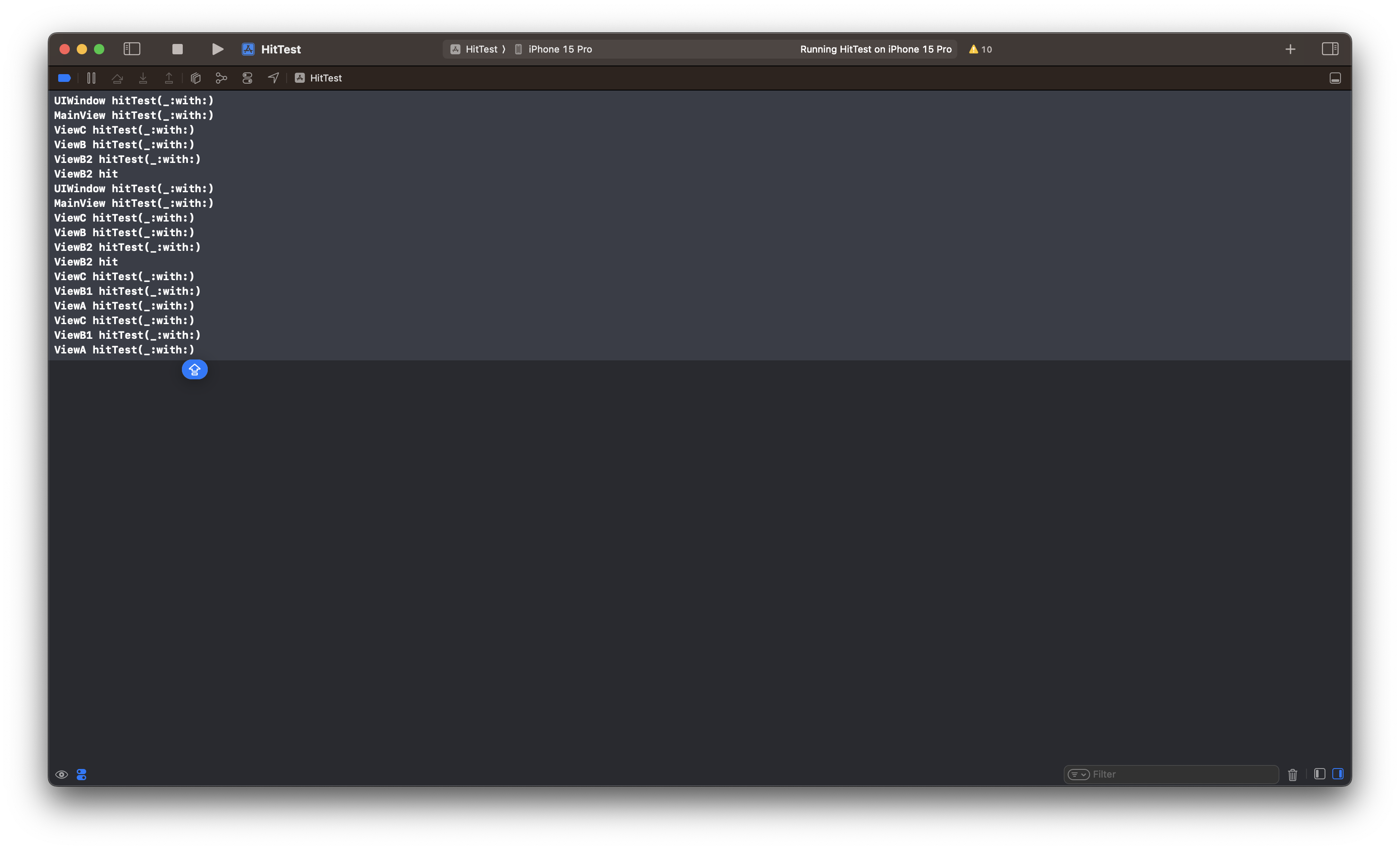

B1 터치

Window → MainView → ViewC → ViewB → ViewB2 → ViewB1 hit

B2 터치

Window → MainView → ViewC → ViewB → ViewB2 hit

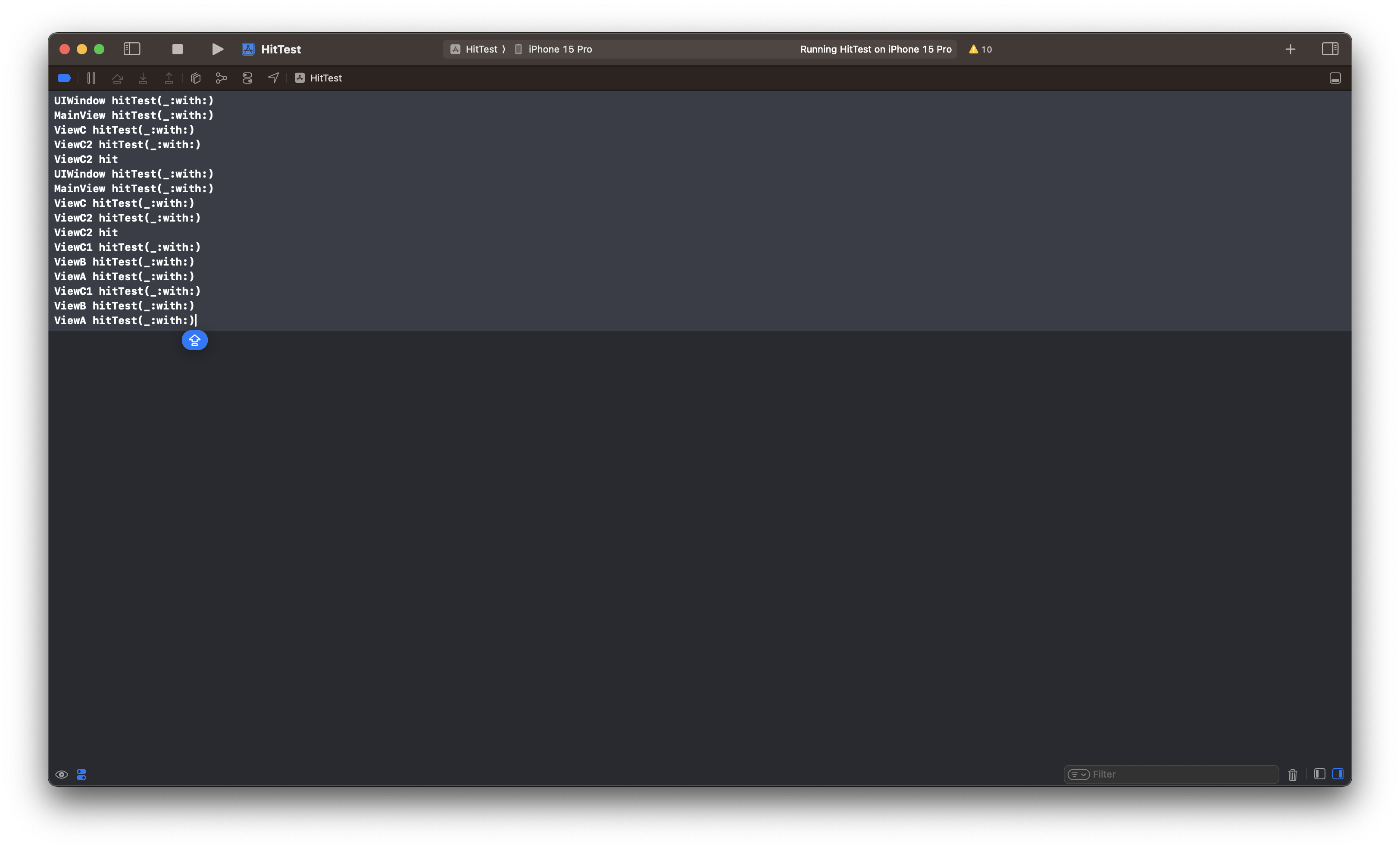

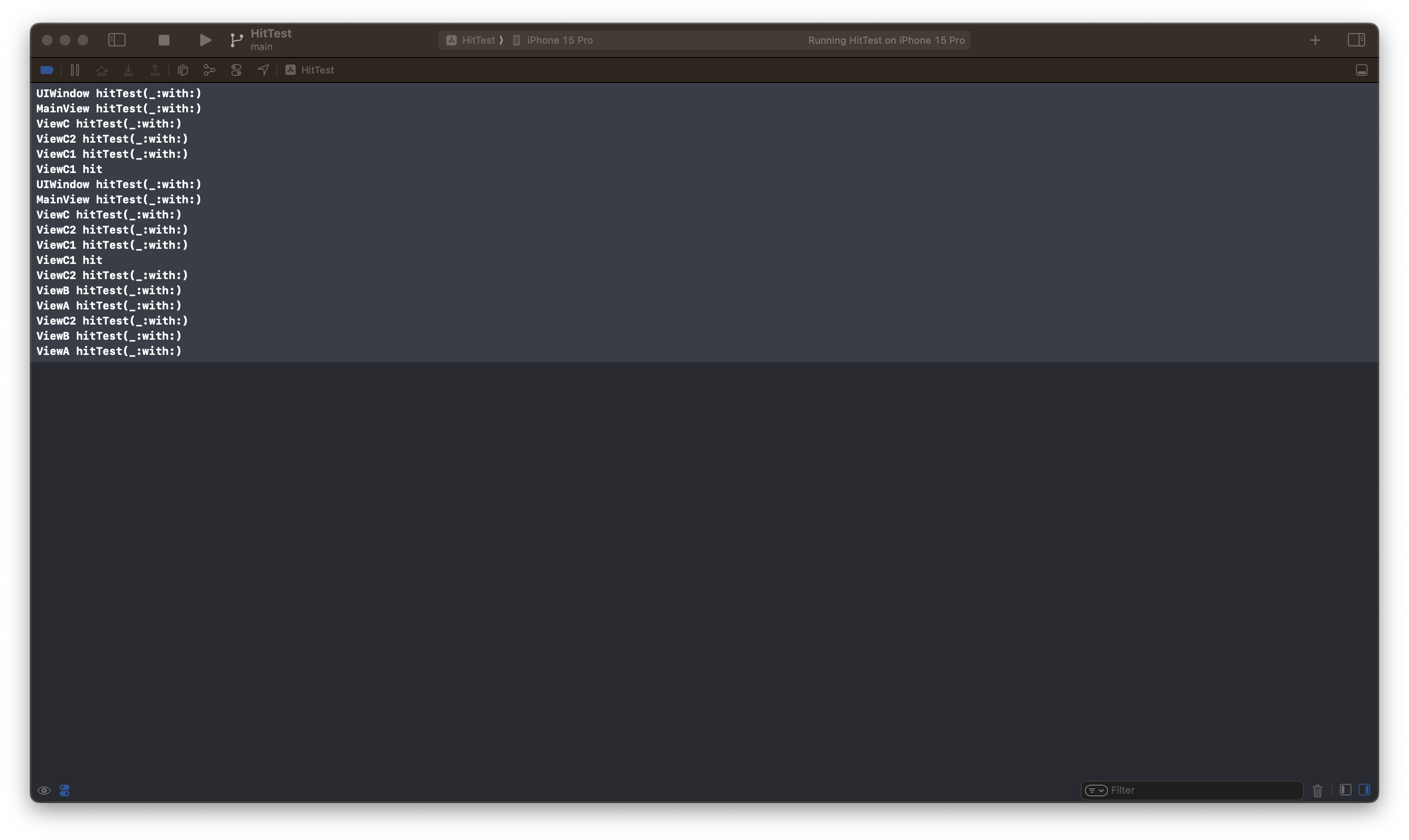

C1 터치

Window → MainView → ViewC → ViewC2 → ViewC1 hit

C2 터치

Window → MainView → ViewC → ViewC2 hit

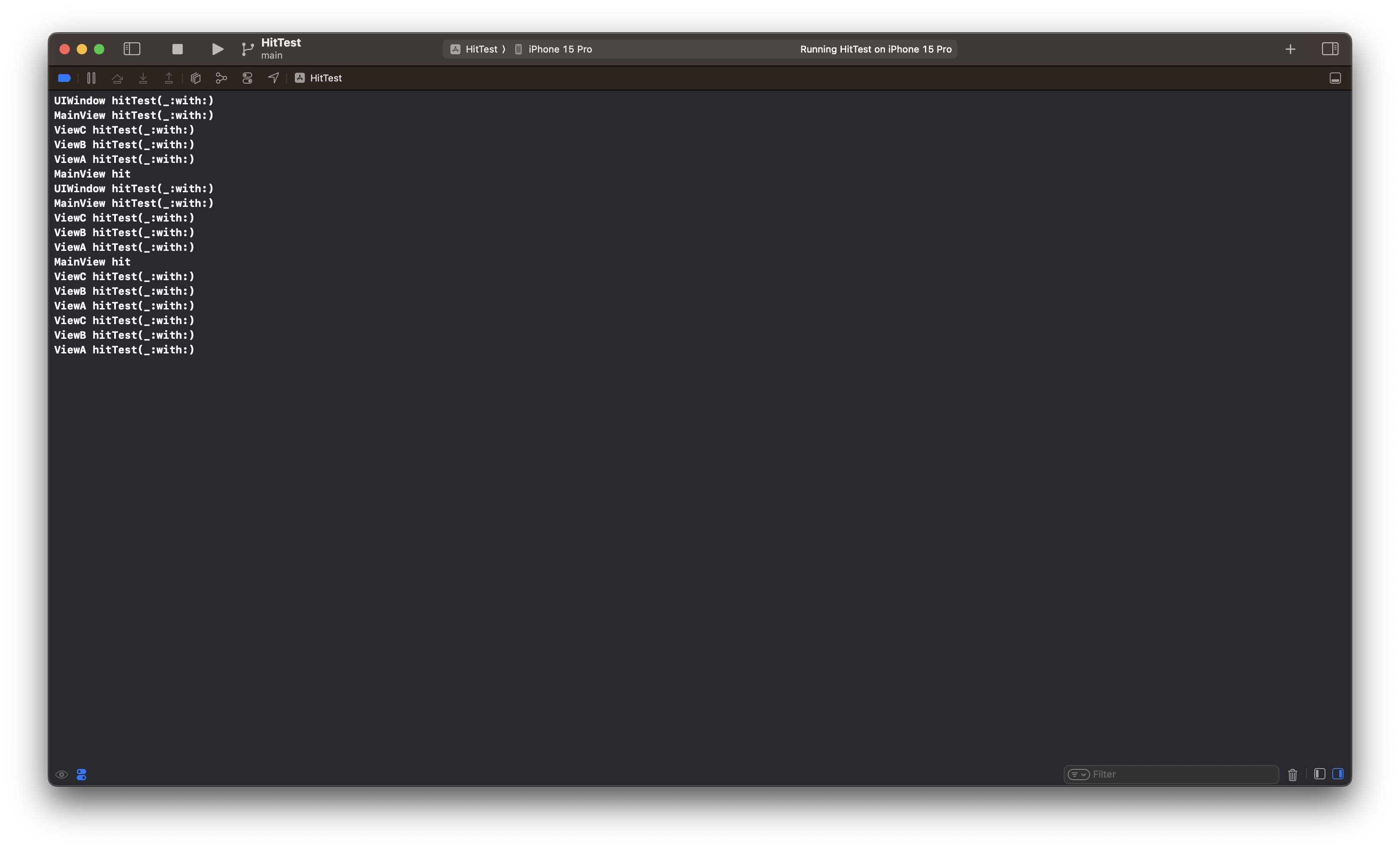

MainView 터치

Window → MainView → ViewC → ViewB → ViewA → MainView hit

여기서 hitTest가 동일하게 2번 호출되는데 터치한 뷰에 따라 아래와 같이 호출되는 것을 확인할 수 있다.

• A1
  • C → B → A2
• A2
  • C → B → A1
• B1
  • C → B2 → A
• B2
  • C → B1 → A
• C1
  • C2 → B → A
• C2
  • C1 → B → A
• MainView
  • C -> B -> A

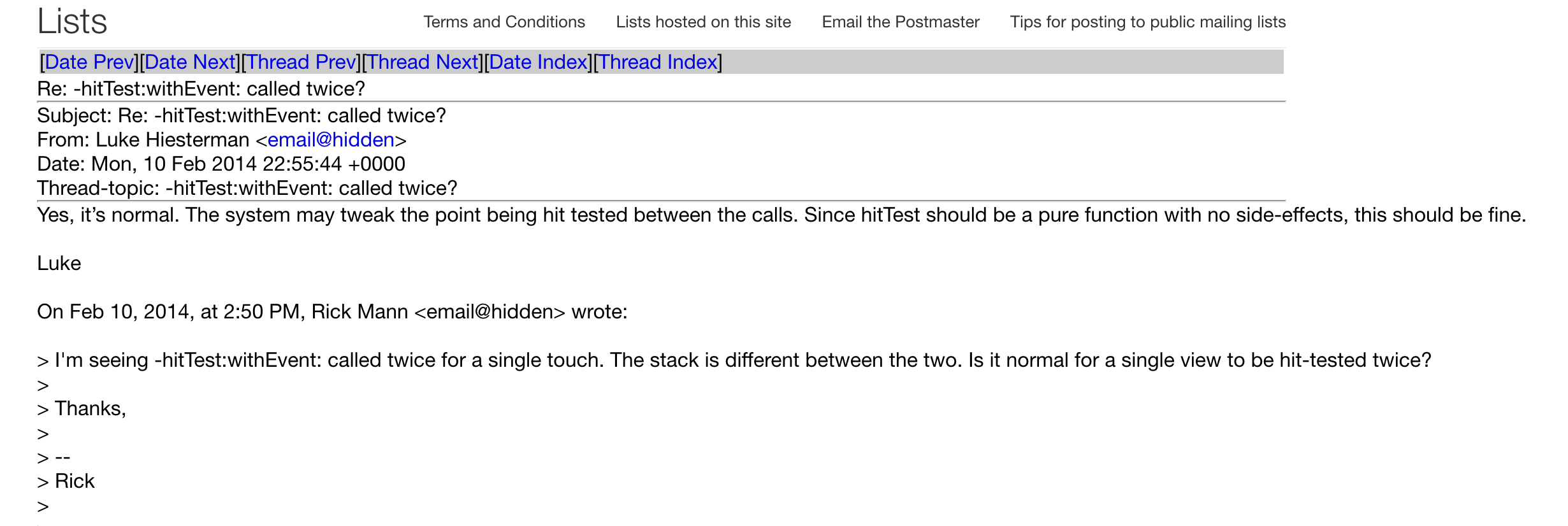

공식문서와 구글링을 통해 찾아보니 hitTest는 내부에서 point를 호출하여 계속해서 view들을 탐색하기 때문에 hitTest가 여러번 호출되는 것은 오류가 아니다라는 것이다.

https://lists.apple.com/archives/cocoa-dev/2014/Feb/msg00118.html



그렇기에 hitTest와 point를 출력해보면 여러번 호출되는 것이다.



class View: UIView {

    override func point(inside point: CGPoint, with event: UIEvent?) -> Bool {
        print(name, #function)
        return super.point(inside: point, with: event)
    }

}

ViewC2 터치시



hitTest가 여러번 호출되어도 터치된 view를 찾기만 하면 되기 때문에 터치된 view를 찾고 난 뒤

responder에게 터치된 view만 제대로 전달해주면 된다는 것

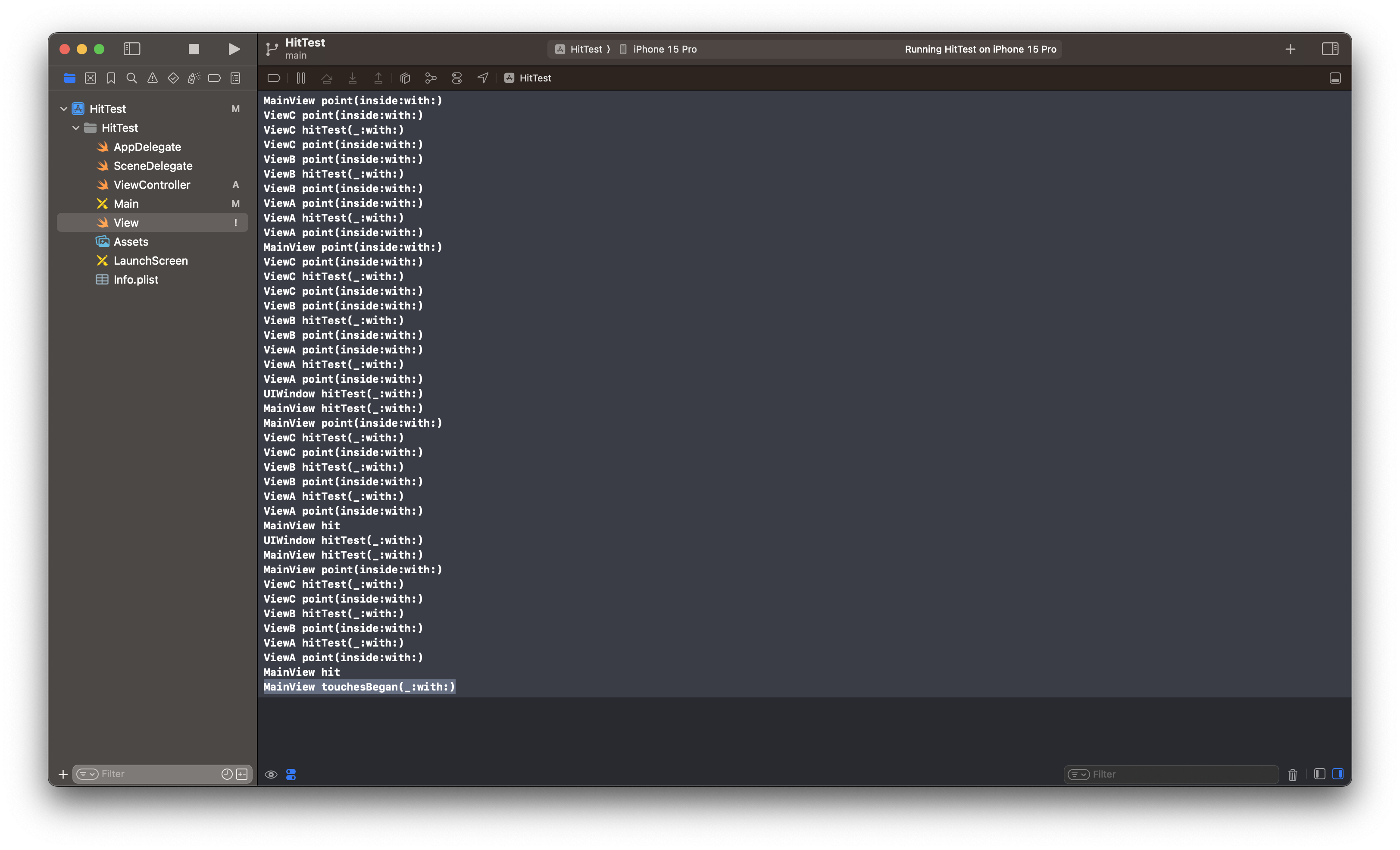

실제로 responder를 출력해보면 문제가 없다.

extension UIView {

    open override func touchesBegan(_ touches: Set<UITouch>, with event: UIEvent?) {
        print(name, #function)
    }

}

MainView 터치





hitTest를 오버라이드 하여 하위 view의 hit을 가로챌 수 있다.

final class ViewB: View {
    override func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
        print()
        print("Override HitTest", name)
        print()
        return self
    }
}

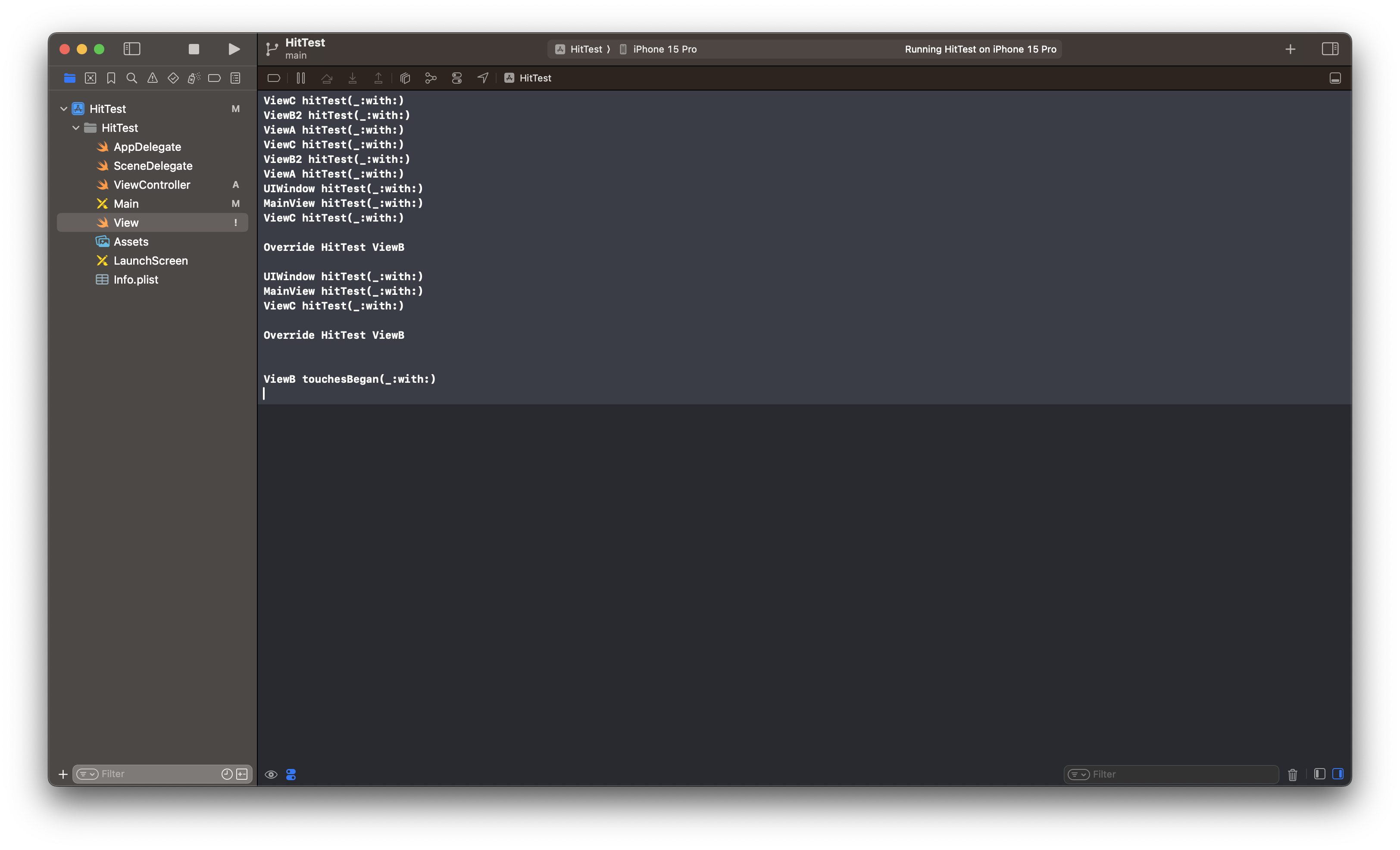

viewB의 hitTest를 override하여 viewB의 subView인 viewB1, viewB2의 터치이벤트를 가로챘다.



주의할 점

// hitTest 내부

func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
    if !isUserInteractionEnabled || isHidden || alpha <= 0.01 {
        return nil
    }
    if self.point(inside: point, with: event) {
        for subview in subviews.reversed() {
            let convertedPoint = subview.convert(point, from: self)
            if let hitView = subview.hitTest(convertedPoint, with: event) {
                return hitView
            }
        }
        return self
    }
    return nil
}

• isUserInteractionEnabled = false
• isHidden = true
• alpha ≤ 0.01

위 경우에 대해서는 hitTest를 무시한다.
